Čo je systém správy akumulátorov energie
Systém správy batérií BMS na ukladanie energie je systém používaný na správu jednotlivých batérií v súprave batérií, aby sa zaistila ich bezpečnosť, životnosť a výkon. Systém BMS zhromažďuje informácie o batérii a analyzuje ich, aby sa zabezpečila normálna prevádzka batérie. V systéme správy batérií BMS je zahrnutých veľa algoritmov vrátane algoritmu sledovania maximálneho bodu výkonu, algoritmu výpočtu SOC, algoritmu hodnotenia SOH atď. V tomto článku podrobne preskúmame algoritmy používané v systémoch správy batérií BMS.
1 Algoritmus sledovania maximálneho bodu výkonu
V systémoch skladovania energie, najmä v kombinácii so systémami obnoviteľnej energie, ako sú solárne panely, sú algoritmy MPPT kľúčové pre zlepšenie celkovej účinnosti systému.
a. Algoritmus narušenia a pozorovania (P&O):
Pracovný princíp:Algoritmus P&O periodicky narúša (zvyšuje alebo znižuje) prevádzkové napätie batérie alebo solárneho panelu a pozoruje zmeny vo výstupnom výkone. Ak rušenie spôsobí zvýšenie výstupného výkonu, pokračujte v rušení v tomto smere; Ak výstupný výkon klesne, dôjde k spätnému rušeniu.
Výhody:Jednoduchá implementácia, jednoduchá implementácia na hardvér.
Nevýhoda:Nemusí to byť optimálne, pretože môže oscilovať v blízkosti bodu maximálneho výkonu namiesto stabilizácie v bode maximálneho výkonu.
b. Algoritmus prírastkovej vodivosti (IC):
Pracovný princíp:Algoritmus integrovaného obvodu určuje bod maximálneho výkonu na základe derivačného vzťahu medzi napätím batérie a prúdom. Vypočítava vplyv zmien napätia na zmeny prúdu (tj derivácie) a na základe tejto derivácie upravuje pracovný bod.
Výhody:Je bližšie k bodu maximálneho výkonu ako algoritmus P&O a zvyčajne dokáže rýchlejšie nájsť a stabilizovať bod maximálneho výkonu.
Nevýhody:Vyžaduje zložitejšie výpočty a môže vyžadovať pokročilejšiu hardvérovú podporu.
Oba algoritmy sú iteratívne, čo znamená, že optimalizujú výstupný výkon prostredníctvom nepretržitého merania a nastavovania. V praktických aplikáciách závisí výber algoritmu od špecifických požiadaviek, nákladov a dostupných hardvérových zdrojov systému.
V systémoch BMS môže aplikácia algoritmu MPPT zabezpečiť, aby batéria pracovala v optimálnom stave, čím sa zlepší účinnosť nabíjania a vybíjania batérie a predlžuje sa jej životnosť. Toto je obzvlášť dôležité pre systémy skladovania energie, pretože zvyčajne vyžadujú stabilnú prevádzku v rôznych podmienkach prostredia a zaťaženia. Optimalizáciou procesu nabíjania a vybíjania batérie pomáha algoritmus MPPT zlepšiť výkon a spoľahlivosť celého systému skladovania energie.
2 Algoritmus výpočtu SOC
Výpočet SOC (State of Charge) je kľúčovou funkciou v BMS, pretože priamo súvisí s bezpečnosťou a životnosťou batérie.
a. Metóda napätia v otvorenom okruhu (OCV):
Princíp:Metóda napätia naprázdno je založená na vzťahu medzi napätím naprázdno batérie (tj napätím batérie, keď nie je zaťažená) a jej SOC. Každý typ chemického zloženia batérie má svoju špecifickú krivku OCV-SOC, ktorú možno použiť na odhad SOC batérie.
Výhody:Princíp je jednoduchý a priamo odráža chemický stav batérie.
Nevýhoda:Batéria musí byť v úplne stacionárnom stave, aby bolo možné presne merať napätie naprázdno, čo je v praktických aplikáciách ťažké dosiahnuť. Okrem toho môže starnutie batérie ovplyvniť krivku OCV-SOC, čo vedie k chybám merania.
b. Metóda Kalmanovho filtra:
Princíp:Kalmanov filter je rekurzívny filter, ktorý používa sériu pozorovaní (zvyčajne napätie, prúd, teplota atď.) a modely batérie na odhad SOC batérie. Neustále optimalizuje odhadovanú hodnotu SOC prostredníctvom dvoch krokov: predikcia a aktualizácia.
Výhody:Schopný spracovať hlučné dáta a poskytnúť presný odhad SOC v reálnom čase. Môže tiež zlepšiť presnosť odhadu spojením údajov z viacerých senzorov.
Nevýhody:Algoritmus je pomerne zložitý a vyžaduje dostatočné výpočtové zdroje. Okrem toho výkon Kalmanovho filtra závisí od presnosti modelu batérie.
c. Okrem týchto dvoch metód existujú aj iné metódy odhadu SOC, ako napríklad:
Metóda integrácie v ampérhodinách:Meraním prúdu a času batérie sa vypočítava akumulovaný náboj batérie na odhad SOC. Táto metóda je jednoduchá a ľahko implementovateľná, ale nahromadené chyby môžu ovplyvniť dlhodobú presnosť.
Metóda neurónovej siete:Použitie neurónových sietí na zistenie vzťahu OCV-SOC alebo iných vlastností batérií na odhad SOC. Táto metóda dokáže zvládnuť zložité nelineárne vzťahy, ale vyžaduje veľké množstvo trénovacích údajov.
Metóda odhadu založená na modeli:Odhad SOC na základe elektrochemického modelu batérie, ktorý môže poskytnúť hlbšie pochopenie stavu batérie, ale vyžaduje si aj presné modely a výpočtové zdroje.
V praktických aplikáciách je možné kombinovať viaceré metódy na zlepšenie presnosti a robustnosti odhadu SOC. Napríklad Kalmanov filter možno kombinovať s integračnou metódou v ampérhodinách, aby sa využili výhody oboch. Výber vhodnej metódy výpočtu SOC vyžaduje zváženie typu batérie, systémových požiadaviek, nákladov a dostupných hardvérových zdrojov.
3 Algoritmus hodnotenia SOH
Hodnotenie zdravotného stavu (SOH) je kritickým komponentom systému správy batérií (BMS), ktorý je nevyhnutný na zabezpečenie spoľahlivosti a bezpečnosti systémov batérií.
a. Elektrochemická impedančná spektroskopia (EIS):
Princíp fungovania:EIS vyhodnocuje vnútorný stav batérie privedením malého striedavého signálu na batériu a meraním jej impedančnej odozvy. Táto metóda môže odhaliť elektrochemické procesy vo vnútri batérie, ako je prenos náboja, difúzia a odolnosť voči elektrolytu.
Výhody:Môže poskytnúť podrobné informácie o zmenách vnútornej impedancie batérie, čo je veľmi užitočné pre pochopenie mechanizmu starnutia a zdravotného stavu batérie.
Nevýhody:Dokončenie testovania EIS môže trvať dlho a je citlivé na výber testovacích podmienok, ako je frekvenčný rozsah a amplitúda signálu.
b. Metóda matematického modelovania:

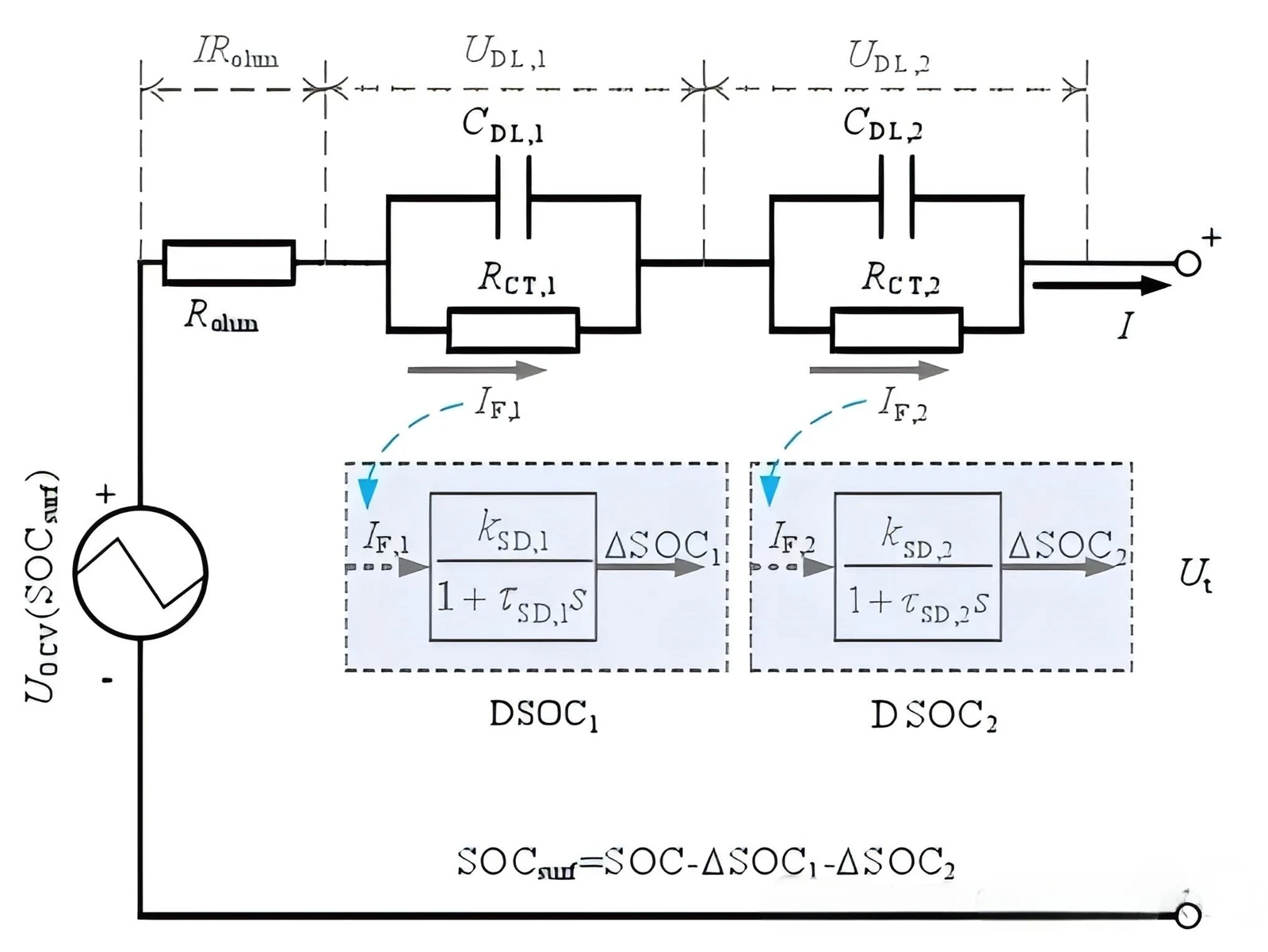

Princíp fungovania:Táto metóda zahŕňa vytvorenie matematického modelu na opis správania batérie, vrátane jej procesu nabíjania a vybíjania, teplotných vplyvov, mechanizmu starnutia atď. Modely môžu byť založené na skúsenostiach alebo fyzike, ako sú modely ekvivalentných obvodov (ECM).
Výhody:Dokáže simulovať správanie batérií v rôznych podmienkach a je vhodný na predpovedanie výkonu a životnosti batérií.
Nevýhody:Presnosť modelu závisí od presnosti parametrov a zložitosť modelu môže viesť k vysokým výpočtovým nákladom.
4 Algoritmus riadenia nabíjania a vybíjania
Ako jeden zo základných algoritmov BMS (Battery Management System) sa algoritmus riadenia nabíjania a vybíjania používa hlavne na riadenie procesu nabíjania a vybíjania batérie, zaisťuje jej bezpečnosť a predlžuje jej životnosť. V praktických aplikačných scenároch riadiace algoritmy nabíjania a vybíjania zvyčajne používajú na implementáciu riadenia PID regulátory alebo fuzzy regulátory.
Medzi nimi patrí PID regulátor k typu regulátora založeného na chybe, integrácii a diferenciácii. Upravuje parametre regulátora tak, aby sa stabilizoval nabíjací a vybíjací prúd a napätie akumulátora v blízkosti nastavených hodnôt. Fuzzy regulátor je regulátor založený na fuzzy logike, ktorý vytvára fuzzy pravidlá a vykonáva fuzzy odvodenie na riadenie nabíjania a vybíjania batérií.
5 Algoritmus varovania zdravia
Algoritmus varovania zdravia je ďalším dôležitým algoritmom v BMS (Battery Management System). Tento algoritmus sa používa hlavne na predpovedanie možných porúch v batériových súpravách a vyhodnotenie ich životnosti, aby bolo možné vopred prijať zodpovedajúce opatrenia na údržbu. V praktických aplikáciách algoritmy varovania zdravia zvyčajne používajú na predpovedanie neurónové siete, genetické algoritmy alebo podporné vektorové stroje.
Medzi nimi je neurónová sieť modelom založeným na umelých neurónoch. Dosahuje presnú predikciu porúch batériových zdrojov a životnosti trénovaním váh a skreslení neurónových sietí. Genetický algoritmus je algoritmus založený na princípe prirodzeného výberu, ktorý vyberá jedincov s vysokou kondíciou a opakovane hľadá optimálne riešenie. Podporný vektorový stroj je model založený na teórii štatistického učenia, ktorý dosahuje efektívnu predikciu porúch a životnosti batériových zdrojov pomocou konštrukcie optimálnej klasifikačnej nadroviny.
6 Optimalizačný algoritmus
Optimalizačné algoritmy hrajú dôležitú úlohu v systémoch správy batérií BMS. Cieľom tohto algoritmu je optimalizovať výkon a životnosť batérií, aby vyhovovali skutočným potrebám používateľov. V scenároch praktických aplikácií optimalizačné algoritmy zvyčajne používajú na optimalizačné operácie genetické algoritmy, algoritmy na optimalizáciu roja častíc alebo algoritmy simulovaného žíhania.
Medzi nimi je genetický algoritmus optimalizačný algoritmus založený na prirodzenom výbere a genetických mechanizmoch. Skúma optimálne riešenie prostredníctvom neustáleho opakovania simulovaním procesu prirodzeného vývoja. Algoritmus optimalizácie roja častíc je optimalizačný algoritmus založený na inteligencii roja, ktorý neustále iteruje, aby našiel optimálne riešenie simuláciou procesu letu vtáčích kŕdľov. Algoritmus simulovaného žíhania je optimalizačný algoritmus založený na procese simulovaného žíhania, ktorý napodobňuje proces žíhania kovov a snaží sa nájsť optimálne riešenie prostredníctvom kontinuálnej iterácie.
7 Algoritmus spracovania údajov
Algoritmy spracovania údajov sú tiež mimoriadne dôležitým algoritmom v systémoch správy batérií BMS. Tento algoritmus sa používa hlavne na spracovanie údajov z batériových jednotiek s cieľom získať užitočné informácie a funkcie. V praktických aplikáciách algoritmy spracovania údajov zvyčajne používajú na spracovanie algoritmy filtrovania, algoritmy redukcie rozmerov alebo algoritmy extrakcie vlastností.
Medzi nimi je filtračný algoritmus algoritmus založený na digitálnom spracovaní signálu. Filtruje signál batérie, aby sa odstránil šum a rušenie, čím sa získajú užitočné informácie. Algoritmus redukcie rozmerov je algoritmus založený na dolovaní údajov. Zlepšuje spracovateľnosť a efektivitu údajov znížením rozmerov, objemu a zložitosti údajov. Algoritmus extrakcie vlastností je algoritmus založený na rozpoznávaní vzorov. Dokáže identifikovať vzory a vzory v údajoch extrahovaním ich vlastností, čím sa nakoniec dosiahne klasifikácia a rozpoznanie údajov.
8 Záver
Systém správy batérií BMS je dôležitá technológia správy batérií, ktorá zlepšuje bezpečnosť, spoľahlivosť a životnosť batérií ich monitorovaním, riadením a riadením. Medzi nimi zohrávajú dôležitú úlohu rôzne algoritmy používané v systéme správy batérií BMS, vrátane algoritmu odhadu stavu, algoritmu odhadu SOC, algoritmu hodnotenia SOH, algoritmu riadenia nabíjania a vybíjania, algoritmu varovania zdravia, optimalizačného algoritmu a algoritmu spracovania údajov.
